概述
JP柜是一种本着安全、经济、合理、可靠的原则而设计的。适用于城网、农网改造、工矿企业、路灯照明、住宅小区等交流50Hz、额定电压400V的配电系统中，具有电能分配、控制、保护、无功补偿、电能计量等多功能的新型配电计量智能无功补偿综合柜，同时可根据用户要求加入漏电保护功能。产品具有结构新颖、合理、防护等级高、安装调试、维护及检修方便等优点。特别适用于农村、城市配电网和工矿企业内部配电网，可安装在10/0.4kV户外柱上变压器的杆架上，对低压负荷实现动态无功补偿；也可用于厂矿、石油、铁路、化工、港口等行业的低压电网，对动力设备进行就地无功补偿。是目前电网改造中理想的低压成套装置。
使用JP柜，按负荷性质进行设计，可使系统功率因数由0.65左右，提高到0.95以上，使变压器和线路的输电能力提高15~30%以上，可降低线路损耗25~50%，达到稳定电压，提高电能质量，降低供用电费用的良好效果。
标准
本JP柜符合GB7251.1《低压成套开关设备和控制设备第一部分》、GB/T15576《低压成套无功功率补装置》、GB3797《电控设备第二部分装有电子器件的电控设备》、DL/T597-1996《低压无功补偿控制器定货技木条件）、GB4208-2008《外壳防护等级》、IEC439-1《低压成套开关设备和控制设备》等标准。
运行条件
1、环境温度：-30℃~+55℃
2、空气相对湿度：≤90%（相对环境温度为20℃~25℃）
3、海拔高度：不超过2000m
4、环境条件：适用一般户外条件，不适用于有火灾、爆炸危险、有严重污秽、化学腐蚀及剧烈振动的地方
5、最大降水强度：50mm/10min
6、电压波动范围：-15%~+10%
7、风速：≤35m/s
8、地震烈度：8度
9、覆冰厚度：12mm
10、安装位置：与地面垂直的倾斜度不超过5°
产品特点
1、方案配置灵活
JP柜具有计量、配电、无功补偿三种基本功能。根据需要灵活配置。用户可根据需要选择不同方案，具体方案号如下：
01——配电+补偿+计量；02——配电+补偿；03——配电+计量；04——补偿+计量；05——配电；06——计量；07——补偿。
2、柜体结构特点

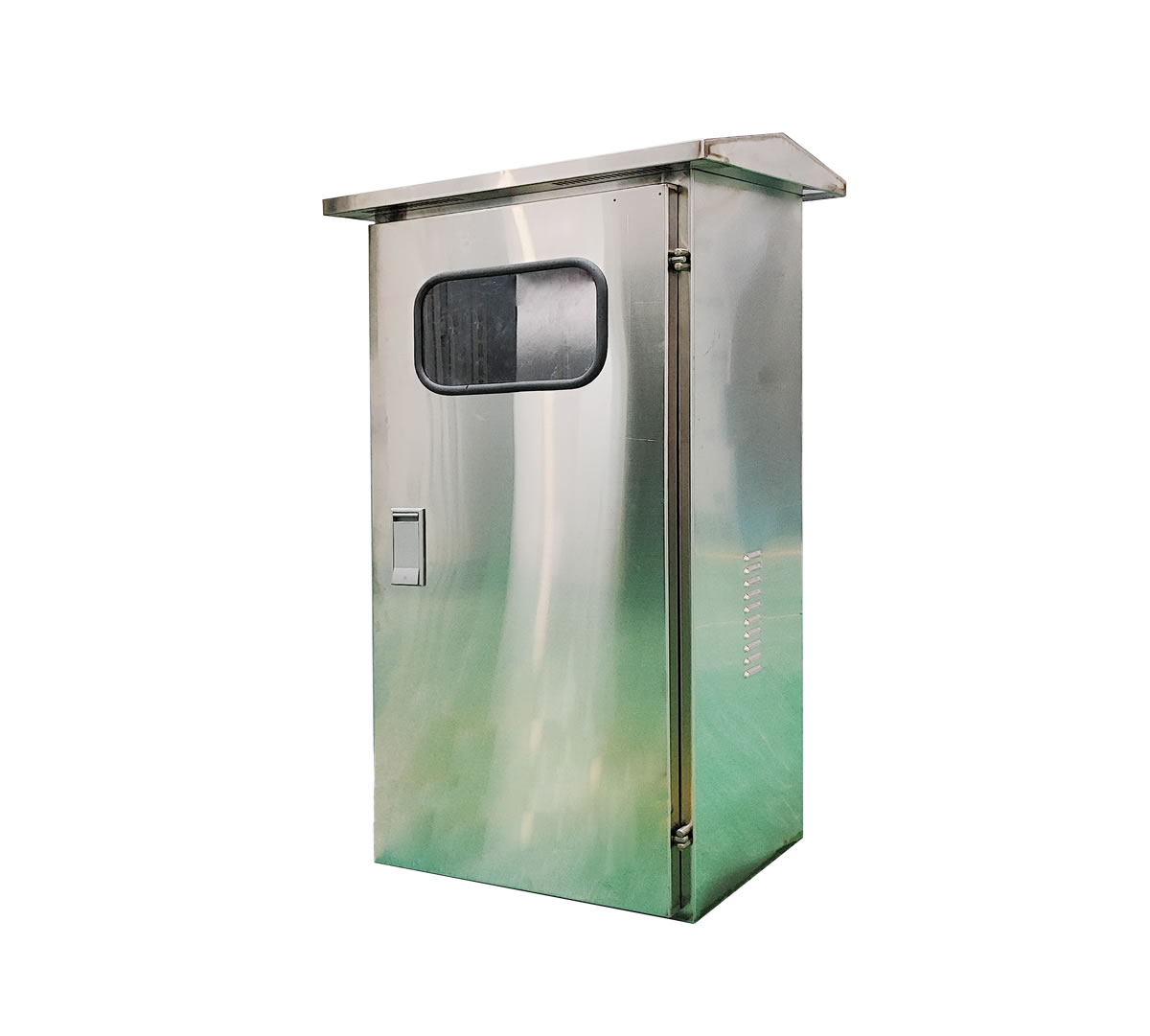

JP柜箱体结构为封闭式，前后开门，门框接合处有翻边防水槽，门上加锁；帽顶为帽沿形顶盖，箱体上部有散热孔，箱底设有电源进线孔和散热孔。箱体由冷轧钢板外层喷塑（也可按用户要求选用其他材料，如不锈钢）构成，具有防雨、防潮、防霉、不燃、质量轻、强度高、美观耐用等特点，有足够的强度确保运输和安装过程中不会变形。本JP柜用于户外，更可用于户内。防护等级IP30。
JP柜的箱体按计量、配电、无功补偿三种基本功能，通过隔板或安装板，可分为计量室、配电室、无功补偿室。配电室有时可分为进线室和出线室。JP柜按结构形式，可分为立式和卧式。
3、配置特点
1）具有配电功能的JP柜：
进线回路：采用电缆进线。进线开关选用塑壳断路器或刀开关+塑壳断路器。塑壳断路器具有过流、短路等保护；隔离开关具有隔离出口的作用。进线回路可加装避雷器。出线回路：采用电缆出线。出线开关选用塑壳断路器、剩余电流保护器+交流接触器、剩余电流动作断路器、漏电塑壳断路器等。出线回路每路可加装避雷器。
2）具有计量功能的JP柜：
JP柜箱体通过隔板隔出小室，专用于计量部分的安装。计量室中装有电能接线盒、电表支架。计量门装有防窃电门锁，计量门上装有观察窗，便于观察电表读数。
3）具有无功补偿功能的JP柜：
JP柜箱体通过隔板隔出小室，专用于无功补偿的安装。无功补偿室装有电容总保护开关（塑壳断路器、刀熔开关等）、分组电容开关（微型断路器、熔断器）、电容投切开关（复合开关、电容型接触器）、串联电抗器、热继电器、自愈式电容器组、避雷器等。
无功补偿室中有一摇门，可装智能无功补偿控制器、电压表、电流表、指示灯等。无功补偿室的门上可开观察窗，观察无功补偿功能运行状况。
智能无功补偿控制器采用微处理器为控制核心，对系统无功进行自动跟踪监测；控制器以功率因数、无功功率或无功电流为控制物理量，对电容投切执行元件进行全自动控制，响应及时迅速，补偿效果好，工作可靠，杜绝了危害电网的过补偿现象和电容器投切时的冲击、扰动现象。
无功补偿功能具有
A、响应及时迅速，补偿效果好，工作可靠。
B、保护功能：过压、过载、欠压、欠流、短路、缺相、零序超限等功能。
C、具有手动和自动两种投切运行方式。
D、自动运行功能：停电推出、送电后延时10s自动恢复
E、可提高电网功率因数达到0.95以上
无功补偿功能参数
·额定电压：三相交流380V，单相220V
·额定频率：50Hz
·补偿方式：共补、分补、共补与分补混合补偿。
·补偿容量：600kvar-1kvar。
·补偿方式：循环投切，编码投切，模糊控制自动投切。
·控制物理量：功率因数、无功功率或无功电流
·最快响应时间：≤20ms
·接线方式：角接或星接
·投切开关：电容型接触器、复合开关
·投切组数：1-16路
·电容配置方式：等比、等差、等容
·具有通讯功能
整体技术参数
1、额定电压：400V
2、额定频率：50Hz
3、配用变压器容量分别为：10、20、30、50、63、80、100、125、160、200、250、315、400、500、630（kVA）
4、电容分组：一般分2、3、4、5级，如用户有特殊要求，按用户要求配置。
5、补偿总容量：按配变容量的30%~50%配置。
6、馈电回路：一般分2路，每路按所配变压器总容量的80%~100%配置，如用户有特殊要求，按用户要求。
7、计量电流互感器根据客户需求配置。
8、无功采样电流互感器在具有配电功能+无功补偿功能方案时配置。在其他方案时不配置（如客户要求配置用户需在订货合同中注明）：方案03、04、05、06、07。
