概述

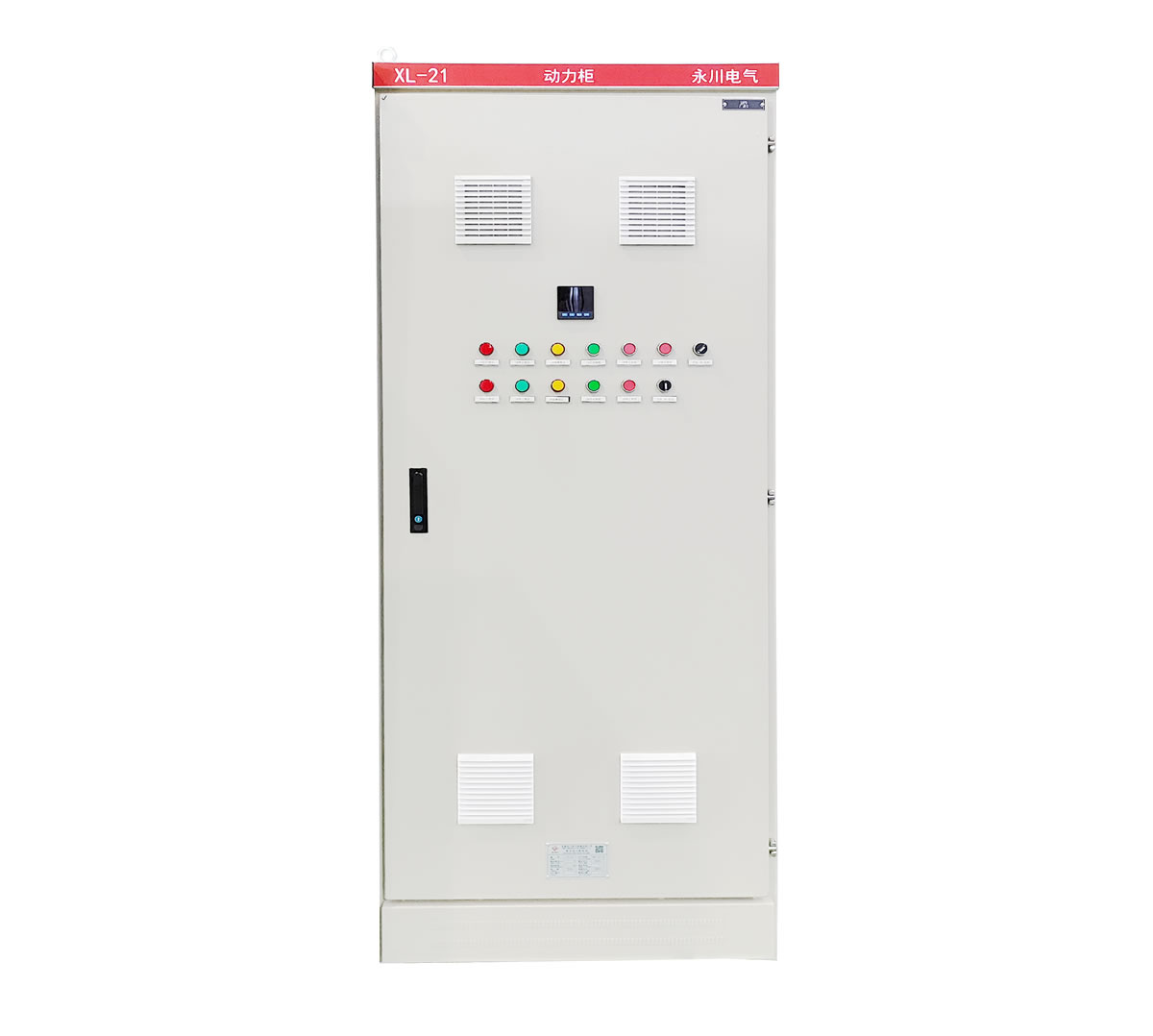

XL-21系列动力配电柜(以下简称动力柜)系用于交流50Hz,额定工作电压380V,额定电流630A及以下的三相三线、三相四线、三相五线制电力系统中,作为动力、配电、电动机、控制中心等电能转换、分配与控制之用。主要用于电压380V,容量在0.52-75kW电机的电控装置及照明等,对于其他符合本动力柜负载性能的场合也允许适用。广泛应用于发电厂、变电站、石油、化工、冶金、机械等厂矿企业和高层建筑的低压配电系统,是目前低压配电系统广泛使用的动力控制配电设备之一。
标准:
本动力柜符合IEC439-1 《低压成套开关设备和控制设备》、GB7251.1《 低压成套开关设备和控制设备第一部分》等标准。
正常使用环境
1、环境温度:-20℃~+40℃,且24h内的平均温度不超过+36℃。
2、海拔高度:不超过2000m。
3、相对湿度:在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度(如:+20℃时为90%),考虑到温度的变化允许产生适度的凝露。
4、设备安装时与垂直面的倾斜度应不超过5℃。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
5、如果上述使用条件不能满足时,可以与我公司协商解决。
主要结构特点
1、动力柜系户内靠墙或离墙安装、柜前检修,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接或采用型钢(C型或8MF型材)组合而成。前右侧可装设刀开关或刀熔开关操作手柄,作为电源切断与接通操作之用,柜门上可装设操作按钮,指示灯及显示仪表,打开柜门后,动力柜内部设备全为敞露便于检修维护,本动力柜除装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。
2、型钢做框架的动力柜,其门板及侧、后封板均为可拆式。
3、动力柜分为两种型式,柜体高度1700mm和1800mm的为普通型(P型),柜体独立安装,根据要求顶部可开进出线孔;柜体高度1900mm的为带顶母线型(M型),柜顶装有可拆卸的盖板,方便母线安装和拆卸。动力柜顶盖装有吊环、用于吊装用。
4、动力柜采用精铸可调门铰,门开启大于135°。柜体内的安装支架在元件安装完之后,可以整体的调节。可根据不同的使用环境来安装和进出线,通用性强,可多台组合使用。
4、动力柜具有配电方案灵活、组合方便、通用性强、结构新颖等特点。
5、防护等级可达IP2X、IP30。
动力柜主要技术参数
额定电压:AC400V
额定绝缘电压:660V
额定电流:630A
额定短时耐受电流:30kA
外壳防护等级:IP2X、IP30
动力柜外形尺寸
1、焊装式
焊装式(单位:mm)
H |
A |
B |
C |
D |
备注 |
1700、1800 |
600 |
350 |
550 |
250 |
户外用,需采用加防雨盖 |
700 |
350 |
650 |
250 |
||
800 |
350 |
750 |
250 |
||
H+200=1900 |
600 |
450 |
550 |
350 |
|
700 |
450 |
650 |
350 |
||
800 |
450 |
760 |
350 |
2、组装式
注:带顶母线型高度为H+200mm
